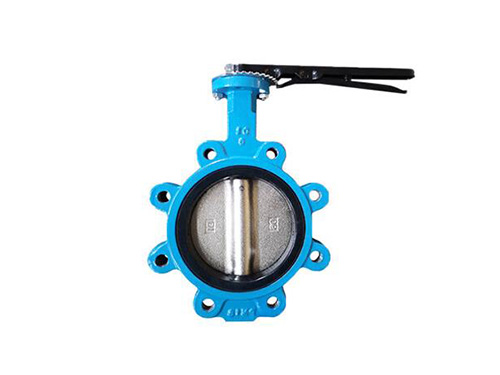

对夹式蝶阀

对夹式蝶阀启闭件为盘形蝶板并能绕阀体内轴线旋转的一种阀门。对夹蝶阀主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。蝶板由阀杆带动，若转过90°，便能完成一次启闭，改变蝶板的偏转角度，即可控制介质的流量。使用工况和介质：对夹式蝶阀适用于发生炉、煤气、自然生长气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

对夹式蝶阀采用对夹中间板式结构，主要由阀体，阀板，阀轴，阀座及传动装置组成，结构简单紧凑，小巧轻便，运输，安装，拆卸方便；90°的启闭，开关速度适宜，操作扭矩小，省力轻巧；密封性能好，使用寿命长，可达到零泄露；其流量特性近似于直线，调节性能好。

对夹式蝶阀密封性能：

对夹式蝶阀为橡胶密封，关闭时蝶板和阀座密封性能良好，双向密封性能优良，扭矩值小，阀门在工作压力下保持无泄漏，且蝶板与阀座密封之间的磨擦小。阀门由阀轴驱动阀板，阀板做90°转动。蝶板启闭灵活，无卡涩、跳动现象，扭矩小。

对夹式蝶阀性能特点：

1、对夹式蝶阀结构简单紧凑，重量较轻，便于装拆和维修。

2、操作扭距较小，转90°启闭轻便速度适宜。

3、流阻小，流量特性近似倾斜直线，节能效果好。

4、蝶阀密封优良，泄漏为零，使用寿命长。

5、可用各种材料制成，适用于各种介质。

6、流量特性趋于直线，调节性能好。

7、蝶阀启闭试验次数多达数万次、寿命长。

对夹式蝶阀适用在石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上，可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管和容器上作为调节和截流设备使用。

性能规范：

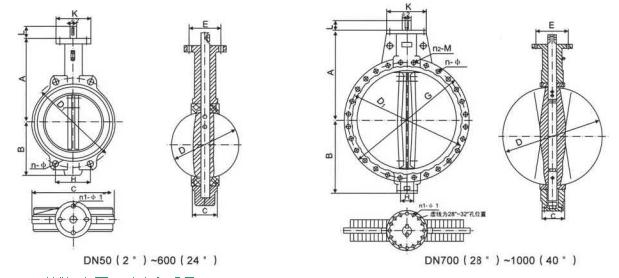

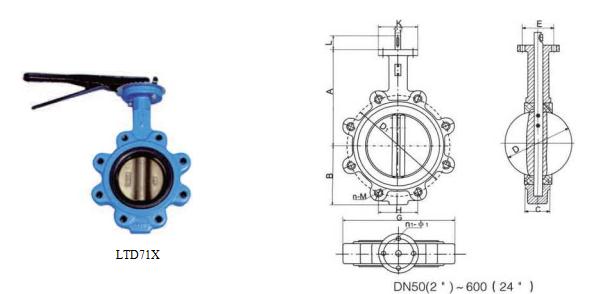

I * A * 型蝶阀主要尺寸表和重量
